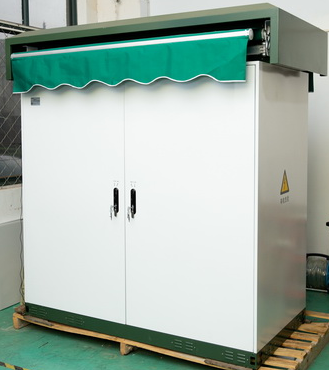

地質環境地下水揮發性有機物監測分析系統

地質環境地下水揮發性有機物監測分析系統

采用吹掃捕集-氣相色譜法可實現對地下水中VOCs的監測，可以測定不同存在形式的VOCs。包含采樣捕集-分析全過程；

由吹掃捕集預處理系統、揮發性有機物監測子系統以及數據采集與處理子系統構成。監測和匯總所有的組分濃度信息和工作狀態信息，同時生成報表、存儲數據、記錄歷史數據、與環保部門聯網通信等功能；

提供了相對快速和低成本的場地污染信息，可指導下一步的采樣方案和研究如何挑選更為實惠及準確的調查和適合的修復技術。

廣泛適用于各類地下水中揮發性有機物的監測，VOCs的定性定量分析。

參數：

1、監測分析模塊：

1.1系統參數：

1.1.1、定量下限：≤地表水標準限值的 1/4

1.1.2、系統定性重復性：≤0.5%，系統定量重復性：≤5%，系統示值誤差：±10%

1.1.3、系統標樣加入試驗：90%-110%

1.1.4、系統短期穩定性：≤5%（24h）

1.1.5、系統長期穩定性：≤5%（7d）

1.1.6、系統線性：R≥0.99

1.1.7、分析液量：＜50mL

1.1.8、程序升溫重復性：≤0.2%

1.1.9、系統最小維護周期：≥168h

1.1.10、載氣類型：氮氣

1.1.11、量程：25%-400%地表水限值

1.2.分析儀器功能技術要求

1.2.1氣相色譜儀：

1.2.1.1柱溫箱參數：

1.2.1.1.1操作溫度范圍：高于室溫+8℃～400℃；

1.2.1.1.2可設定程序升溫：≥29階30平臺

1.2.1.1.3可設定最高升溫速率：≥250℃/min（以0.01℃/min增加）

1.2.1.1.4柱溫箱冷卻降溫（20-25℃室溫） 從350℃ 降到50℃≤400s；

1.2.1.1.5 爐膛溫度均一性：≤3%；

1.2.1.2進樣口：

1.2.1.2.1最高使用溫度≥450°C

1.2.1.2.2高精度電子壓力/流量控制，柱頭壓力設定范圍：0～100psi;（可選0～150psi）；柱頭壓力控制設定精度：0.001psi

1.2.1.2.3最大分流比≥1:10000

1.2.1.3檢測器參數：

1.2.1.3.1氫火焰離子化檢測器（FID）：高精度電子流量/壓力控制，最高使用溫度430°C；

1.2.1.3.2最小檢出限≤1.5 pg C/s（正十六烷），基線漂移（30min）≤3×10^-13A；基線噪聲≤ 8×10^-14 A；動態線性范圍≥10^7；

1.2.1.3.3數據采集頻率：最高1000Hz；

1.2.1.3.4微池電子捕獲檢測器（uECD）：最高使用溫度：400℃，放射源是10mCi的63Ni的β射線，最低檢出限≤6×10^-15g/mL（丙體六六六）基線漂移（30 min）≤5Hz；基線噪聲≤1Hz；線性范圍 ≥1×10^4。

1.3吹掃捕集系統：

1.3.1吹掃管

1.3.1.1容積：5ml

1.3.1.2加熱方式：直接電阻加熱。

1.3.1.3最高使用溫度：≥350℃，最大升溫速率：>2400℃/分鐘，降溫速率：≥240℃/min（在50秒鐘內，200℃降至30℃）；

1.3.1.4樣品加熱器為紅外樣品加熱器，可對樣品水樣控溫加熱，保證樣品中心和邊緣溫度一致，受熱均勻，加熱同時可觀察樣品吹掃狀況；

1.3.1.5系統所有流路電子壓力控制的參數設定和控制功能，具備觸發氣相色譜儀工作的通訊功能。

1.3.2數據采集控制系統：

1.3.2.1應具有異常信息反饋功能（缺氣報警、部件故障報警和超標報警等）；

1.3.2.2意外斷電再通電后應具有自動排出斷電前正在測定的待測物質和試劑的功能，并自動清洗各通道、復位到重新開始測定狀態。若在斷電前處于加熱狀態，再度通電后能自動冷卻，并復位到重新開始測定的狀態；

1.3.2.3系統具有數據和運行日志采集、存儲、處理、顯示和輸出等功能，能存儲至少12個月的原始數據和運行日志，并具備三級操作管理權限，一般操作人員只可查詢相應日志和儀器設置參數。

1.3.2.4系統具有自動標樣核查和自動校準功能，并將結果記入運行日志內；

1.3.2.5具備對不同測試數據添加維護、故障、自動校準和標樣核查等標識的功能。

1.3.2.6自動稀釋功能：進樣過程中自動對樣品或標液進行稀釋，以滿足對高濃度樣品的測量。

1.4測量項目：三氯甲烷、二氯甲烷、1,2-二氯乙烷、1,1-二氯乙烯、順式-1,2-二氯乙烯、反式-1,2-二氯乙烯、三氯乙烯、四氯乙烯、三溴甲烷、苯乙烯、苯、甲苯、乙苯、間-對二甲苯、鄰二甲苯、異丙苯、氯苯、1,2-二氯苯、1,4-二氯苯。

2、地下水模塊：

2.1采樣預處理：

2.1.1水溫:

2.1.1.1測試方法：電極法

2.1.1.2測量范圍：-5℃～50℃

2.1.1.3準確度：≤±0.1℃

2.1.1.4分辨率：≤0.01℃

2.1.2 pH:

2.1.2.1測試方法：玻璃電極法

2.1.2.2測量范圍：0～14pH

2.1.2.3準確度：≤±0.1pH

2.1.2.4分辨率：≤0.01pH

2.1.3電導率

2.1.3.1測試方法：電極法

2.1.3.2測量范圍：0～100mS/cm

2.1.3.3準確度：±1%

2.1.3.4分辨率：0.1μs/cm

2.1.4氧化還原電位

2.1.4.1測試方法：電極法

2.1.4.2測量范圍：-999~999mV

2.1.4.3準確度：±20 mV

2.1.4.4分辨率：1mV

2.1.5濁度

2.1.5.1測試方法：光學法

2.1.5.2測量范圍：0.1～1000NTU

2.1.5.3準確度：±0.3NTU

2.1.5.4分辨率：分辨率0.01NTU

2.2采樣泵洗井采樣：

2.2.1 泵體材質：316不銹鋼;

2.2.2 泵體直徑：50mm;

2.2.3 洗井流量：0.1L~12L/min可調節;

*2.2.4 最大揚程：70m; 可以根據需要增加落管達到300m甚至更高揚程；

2.3 水動力：

2.3.1檢測地下水水溫、泄降水位參數。

*2.3.2探頭適用深度：不小于300米;

2.3.3探頭環境適應性：滿足4℃~70℃溫度范圍

2.3.4供電方式：AC220V或者DC12V;

2.3.5工作溫濕度范圍：-10℃~50℃，≤90%RH;

*2.3.6下視攝像頭和360度環視攝像頭全方位觀測水體狀態；

2.3.7泄降量程：0~20m；

2.3.8線纜長度：≥100m；

2.3.9測量精度：±2mm；

2.3.10測量分辨率：1mm；

2.3.11探頭直徑：≤45mm；

*2.3.12輸出：數字量，也可以與氣囊泵或采樣泵聯動。

3.工作環境要求：

3.1電源：220V市政供電

3.2環境溫度：室外溫度-25˚C~45˚C

3.3環境濕度：不超過90%

4.數據存儲：

4.1能在本地存儲一年以上的數據，數據類型包括但不限于：儀器的運行狀態、監測數據、報警信息等。

4.2數據傳輸和遠程控制：

4.2.1具有無線傳輸功能，能夠通過無線網絡（4G或5G通訊）將數據傳輸?shù)讲少徣酥付ǖ臄?shù)據終端。

4.2.2配套支持遠程控制功能：

①支持自動生成采樣報告功能，包含站點編號，采樣點位置、采樣開始時間、采樣結束時間、監測指標數值；

②支持程序定時采樣功能，可自動完成洗井工作，并通過軟件控制實現定時定點連續采樣，可以實現不同時間段間歇采樣；

③支持圖形化界面，能夠?qū)�歷史監測數據進行圖形化展示。數據可自動生成并導出Excel格式供分析用；

④支持遠程遙控啟動實時采樣功能，支持通過手機或PC端實時采樣并返回檢測數值。

4.2.3具備視頻監控功能，視頻存檔和回溯時間不低于48小時。

4.2.4數據可在現場進行查看與展示，包括實時數據、歷史數據等；

5、具備自動洗井功能：流量范圍0-12 L/min，最大揚程300米，具有變頻功能。采樣泵集成井下水位、水溫傳感器并能放入標準監測井內。井下探頭具有溫度補償功能。

6、具備人工取樣接口，可連接平口瓶或玻璃瓶進行采樣；

7、具備常規因子探頭接入口，可測定pH、ORP和電導率等。監測指標的量程符合《地下水環境監測技術規范》（HJ 164-2020）中關于常規指標監測的相關要求。

8、采樣管路采用惰性材料或經過惰性化處理。根據現場條件設置符合周邊環境保護要求的洗井廢水和采樣尾水排放方式和收集裝置。

配置：監測地質環境地下水中揮發出的19種氣體。分析研判揮發性有機物在地下水中的變化規律和遷移路徑及碳匯構成。
