爐窯煙氣分析儀
1 項目介紹
爐窯煙氣分析儀對大氣污染源排放的氣態污染物濃度和排放總量連續監測并將信息實時傳輸?shù)街鞴懿块T(mén)的裝置，被稱為“煙氣自動監控系統”（簡稱CEMS），可對固定污染源（如鍋爐、工業爐窯、焚燒爐等）排放煙氣中的氣態污染物的濃度（mg/m3）和排放率（kg/h、t/d、t/a）進行連續地、實時地跟蹤測試。
根據貴方提供的監測需求，本公司自主開發的爐窯煙氣分析儀采用先進的定電位電解法+抽取冷凝法，抽取式熱濕法CEMS能夠測量SO2、NOx、O2、溫度、壓力、流速、濕度等多項參數，并將所有的監測參數傳輸至用戶DCS系統，通過數采儀與環保部門的數據系統通訊。系統設備放置在分析小屋內，操作和維護方便；整套系統結構簡單，模塊化設計，穩定性強，運行成本低。
2 系統組成部分介紹
2.1 爐窯煙氣排放連續監測系統組成
CEMS一般由煙塵監測子系統（粉塵）、氣態污染物監測子系統（SO2、NOX）、煙氣參數監測子系統(溫度、壓力、流速、O2)、系統控制及數據采集處理子系統四個基本部分組成。具體介紹如下：
2.2 CEMS示意圖
圖2-2-1 抽取式冷凝法CEMS系統組成圖
本系統由置于煙囪上的采樣探頭、粉塵儀和溫壓流一體化探頭，以及置于小屋中的分析機柜、標氣和壓縮氣源組成。
-
ü 采樣探頭負責煙氣采樣，內置陶瓷或不銹鋼濾芯用于過濾煙氣中的粉塵。
-
ü 伴熱管線高溫伴熱避免煙氣中水蒸氣冷凝。
-
ü 粉塵儀用于測量煙囪粉塵濃度。
-
ü 溫壓流用于測量煙囪內煙氣的溫度、壓力和流速。
-
ü 分析機柜負責抽取煙氣，過濾、冷凝除水后測量SO2、NOx、O2組分。
-
ü 標氣用于校準分析儀表。
-
ü 空壓機產生壓縮空氣，用于對伴熱管線、采樣探頭、溫壓流進行定期反吹。
2.3 機柜說明

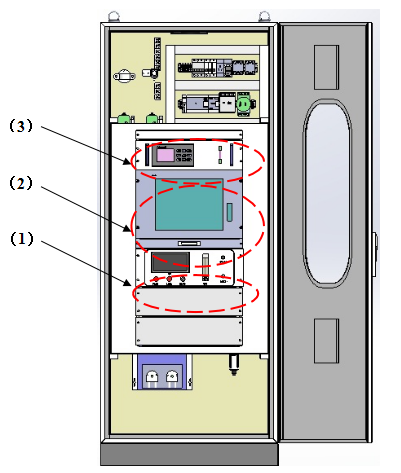

圖2-3-1 抽取式冷凝法CEMS系統機柜正面一
|
編號 |
名稱 |
說明 |
|
(1) |
控制面板 |
包括PLC控制界面，煙氣反吹、流速反吹、查漏/維護三個控制鈕，樣氣流量計，校準氣入口 |
|
(2) |
工控機 |
安裝數據采集、換算、顯示、存儲、上傳軟件 |
|
(3) |
紫外氣體分析儀 |
測量SO2、NOx、O2等 |

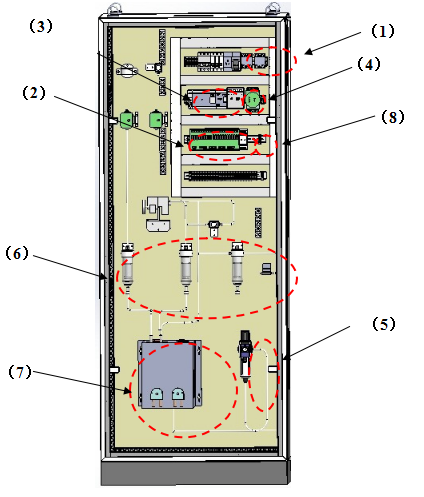

圖2-3-2 抽取式冷凝法CEMS系統機柜正面二
|
編號 |
名稱 |
說明 |
|
|
(1) |
固態繼電器 |
控制伴熱管和采樣探頭加熱 |
|
|
(2) |
繼電器組 |
實現對電動執行機構以及對系統各狀態的控制等 |
|
|
(3) |
PLC |
總控制單元 |
|
|
(4) |
開關電源 |
提供機柜內部24VDC供電 |
|
|
(5) |
過濾減壓閥 |
為系統提供壓力穩定、干燥的高壓空氣 |
|
|
(6) |
過濾器 |
除去樣品氣體中的水和雜質 |
|
|
(7) |
壓縮機式冷凝干燥器 |
將高溫濕熱氣體中的水在熱交換器內快速冷凝成液態，同時由蠕動泵（或其他方式）將冷凝水排出，達到氣液分離的目的 |
|
|
(8) |
濕度報警器 |
冷凝器故障時，防止冷凝水進入分析儀 |
|
2.4 系統參數說明
-
u 煙氣溫度限制 (最低/最高) ： 0-300（可訂制）
-
u 采樣方式：直接抽取
-
u 設備對振動的要求： 無振動
-
u 整個系統壓縮空氣要求：0.4Mpa以上，無油無水
-
u 最大耗氣量： 2.2m3/h
-
u 平均耗氣量： 0.45m3/h
-
u 最大氣流量 (L/min)：2
-
u 平均氣流量 (L/min)：1.5
-
u 尺寸：800mm×800mm×2000mm
-
u 重量：約150kg
-
u 伴熱管線溫度：120oC～200oC
-
u 探頭伴熱溫度：120oC～200oC
-
u 防護等級：機柜IP42，其他IP65
-
u 供電：220VAC±10%，＞3000W
-
u 環境溫度：-20oC～50oC
-
u 環境濕度：5%Rh～95%Rh（不結露）
-
u 對外輸出：4-20mA，RS232，RS485
-
u 標準氣體： 8L,鋼瓶
3 項目設計方案
3.1 測量參數
SO2、NOX、O2、溫度、壓力、流速（流量）、粉塵；
3.2 測量方法
-
u 煙氣采樣方法：高溫冷凝法抽取式；
-
u SO2、NOX測量方法：紫外差分吸收光譜（DOAS）分析技術；
-
u O2測量方法：電化學；
-
u 煙氣溫度測量方法： 熱敏電阻（或熱電偶）；
-
u 煙氣壓力測量方法：壓力傳感器；
-
u 煙氣流速測量方法：微差壓法(皮托管)；
-
u 煙氣粉塵測量方法：激光散射法；
3.3 系統特點
磚瓦窯煙氣在線系統主要具有以下技術優勢：
-
u 優勢一：基于冷凝直接抽取式高溫伴熱法，先進的紫外差分吸收光譜技術，光譜全息光柵分光，二極管陣列檢測，獲得完整連續吸收光譜，高波長分辨率保證探測下限低、溫漂小、響應時間小，不用增加NO2→NO轉化器，可直接測量NO2，靈活擴展CO、CO2等模塊。
-
u 優勢二：采用PLC控制，自動化程度高，液晶屏顯示系統流路，采集系統的詳細狀態信息，可作為數據有效性審核的最有利資源；
-
u 優勢三：二級冷凝快速除水、降溫，減少氣、水接觸時間，降低SO2損耗，采樣探頭運用多級粉塵過濾技術與定時反吹相結合，有效解決探頭易堵塞的難題，適應高塵、高濕、高溫、高腐蝕性等最?lèi)毫迎h(huán)境；
-
u 優勢四：分析儀氣體室由不銹鋼加工而成，氣體室強壯、成本低，受水分、粉塵的影響小，檢測器與氣體室采用光纖連接，更換方便，維護成本低；
-
u 優勢五：智能化設計，自動調零，量程超限報警，濕度報警，采樣探頭溫度異常報警、冷凝器溫度異常報警、加熱溫度異常報警、故障報警；
-
u 優勢六：溫壓流檢測儀采用一體化機柜，高精密微差壓變送器（檢測下限低），自動調零，自動反吹，反吹保護，數據上傳與顯示等功能；
4 系統配置清單
4.1 CEMS供貨主設備清單
|
序號 |
項目 |
型號及規格 |
數量 |
廠家 |
備注 |
|
1 |
氣態污染物監測子系統 |
||||
|
1.1 |
氣態污染物分析儀 |
EM-5 NOX/SO2/O2 |
1臺 |
河北愛默里 |
|
|
1.2 |
預處理機柜 |
材質：碳鋼噴塑 內部集成樣品冷凝處理單元、控制單元、反吹單元、濕度模塊； |
1套 |
河北愛默里 |
|
|
1.3 |
取樣探頭 |
電加熱取樣探頭 |
1套 |
河北愛默里 |
|
|
1.4 |
取樣管線 |
電加熱取樣管線 |
30m |
國產 |
標配30m |
|
2 |
煙氣參數監測子系統 |
||||
|
2.1 |
溫壓流一體機 |
PT-500溫度、壓力、流速 |
1套 |
河北愛默里 |
|
|
3 |
煙塵監測子系統 |
||||
|
3.1 |
粉塵儀 |
DMS-5 煙塵 |
1套 |
河北愛默里 |
|
|
4 |
系統控制及數據采集子系統 |
||||
|
4.1 |
工控機 |
一體化工控機 |
1臺 |
國產 |
|
|
4.2 |
工控機軟件 |
操作系統、數據庫、應用軟件； |
1套 |
河北愛默里 |
|
|
4.3 |
數采儀 |
數采儀（含軟件） |
1臺 |
國產 |
甲方當?shù)夭少?gòu) |
|
5 |
校準系統 |
||||
|
5.1 |
減壓閥 |
銅質 |
1套 |
國產 |
|
|
5.2 |
標氣 |
鋼瓶8L |
1套 |
國產 |
|
|
6 |
其它 |
||||
|
6.1 |
工程安裝耗材 |
系統內部線纜，管閥件等 |
1套 |
國產 |
|
|
6.2 |
資料 |
包括用戶手冊、機柜接線圖、檢測報告等 |
1套 |
河北愛默里 |
|
|
6.3 |
備品備件 |
|
1套 |
國產 |
|
4.2 備品備件
4.2.1 隨機備品備件清單
|
序號 |
名稱 |
規格和型號 |
單位 |
數量 |
備注 |
|
1. |
信號轉換模塊 |
232轉485模塊 |
塊 |
1 |
|
|
2. |
快插接頭 |
Φ6，Φ8 |
套 |
1 |
|
|
3. |
陶瓷濾芯 |
Φ39*Φ21*100 |
個 |
1 |
|
|
4. |
溫度傳感器 |
PT100 |
個 |
1 |
|
|
5. |
氟管 |
Φ6 |
套 |
1 |
|
|
6. |
氟管 |
Φ8 |
套 |
1 |
|
|
7. |
螺釘備件 |
各種規格 |
包 |
1 |
|
4.2.2 一年備品備件清單
|
序號 |
名稱 |
規格和型號 |
單位 |
數量 |
備注 |
|
1. |
陶瓷濾芯 |
Φ39*Φ21*100 |
個 |
1 |
|
|
2. |
溫度傳感器 |
PT100 |
個 |
1 |
|
|
3. |
石墨墊片 |
Φ80*Φ50*3 |
個 |
1 |
|
|
4. |
石墨墊片 |
Φ39*Φ21*2 |
個 |
1 |
|
|
5. |
溫度控制器 |
TC4S-24R |
個 |
1 |
|
|
6. |
卡套直通接頭 |
Φ8-Φ8 |
個 |
1 |
|
|
7. |
卡套直通接頭 |
Φ6-Φ6 |
個 |
1 |
|
4.2.3 技術資料清單
|
序號 |
資料名稱 |
數量 |
|
1. |
溫壓流一體機說明書 |
1份/套 |
|
2. |
粉塵儀說明書
|
1份/套 |
|
3. |
系統說明書 |
1份/套 |
|
4. |
系統檢測報告 |
1份/套 爐窯煙氣分析儀爐窯煙氣分析儀爐窯煙氣分析儀 |
