AML300Pro型便攜式傅里葉紅外氣體分析儀
AML300Pro 便攜式傅里葉變換紅外多組分氣體分析儀
概要
AML300Pro便攜式傅里葉變換紅外多組分氣體分析儀是我公司基于傅里葉紅外光譜 原理及CLS與遺傳迭代算法,可以同時分析測量SO2、NOx、CH4 、NH₃ 、HCl、CO 、 CO₂ 、H₂O 等多種組分,也可以根據用戶需求擴展其他組分,如HCN 、HF、多種VOCs 氣體及溫室氣體。適用標準HJ1240-2021《固定污染源廢氣 氣態污染物(SO2、NO、NO2 、CO、CO2)的測定 便攜式傅立葉變換紅外光譜法》,HJ1330-2023《固定污染源廢氣 氨和氯化氫的測定 便攜式傅立葉變換紅外光譜法》,HJ1011-2018《環境空氣和廢氣 揮 發性有機物組分 便攜式傅里葉紅外監測儀技術要求及檢測方法》。
原理
紅外光照射極性分子或非極性分子后,分子間的偶極矩會發生變化,在紅外光譜上顯示出不同的“指紋”吸收峰,根據極性或非極性氣體分子的紅外“指紋”吸收峰的出峰位置來確定氣體的種類,根據紅外“指紋”吸收峰強度大小,來確定氣體的濃度,實現對氣體的定性和定量分析。便攜式傅里葉變換紅外光譜法非常適合環境中復雜氣體的現場測量。
優勢
➢ 結構緊湊堅固,抗振性強,高性能干涉儀,MCT半導體制冷型檢測器
➢ 5.0米光程長度,0.5升小體積可加熱氣體室,靈敏度高,響應時間短
➢ 鍍金耐化學腐蝕銠保護光學元件
➢ 高速掃描,最快每秒8次,防潮濕窗口材料的分束器,適用各種環境
➢ 全中文軟件,界面簡潔,性能穩定,支持Windows10操作系統
➢ 小巧輕便無線藍牙打印機, 隨時打印監測數據
➢ 在線測量氣體室溫度、壓強、大氣壓等基本物理參數,對測量數據修正及補充
➢ 還可根據需要增加其他物質,如烷烴類、烯烴類氣體、苯系物、醇類、酯類等有機化合物及溫室氣體。支持300多種化合物的紅外光譜圖
應用
➢ 煙氣排放監測 ➢ 石油化工
➢ 發動機排放 ➢ 大氣環境污染監測
➢ 化工過程監控 ➢ 有毒氣體檢測
便攜式高溫采樣器
包括便攜式高溫采樣器,加熱采樣探管,高溫加熱管線,加熱采樣泵,過濾器,溫度控制器,管內加熱溫度器,流量調節裝置等部件。內置于取樣探頭的過濾器為金屬過濾介質,過濾煙氣中存在的煙塵(多級過濾,可過濾0.5到5μm之間的粉塵)。高溫加熱恒溫在180℃,避免煙氣中的水分冷凝和高沸點化合物露點在煙道降溫,造成測量組分丟失,測量數據失效。加熱采樣泵耐負壓80~105千帕,流量(3±0.5)升/分鐘。
便攜式高溫加熱管線: 10米、5米、2米、1米等各種長度供選擇,外徑φ45mm的帶護套加熱取樣管,內徑φ6/4mm材質為PFA耐高溫、耐腐蝕、不吸附特氟龍管,管內溫度控制在180℃。
采用精確溫控,全程加熱到180℃,氣體在傳輸過程中無任何冷凝,大流量、高耐負壓氣體采樣泵,多級過濾器、避免廢氣中粉塵對光學元件的污染。
氧化鋯法測定氧氣,實時顯示氧氣濃度值。

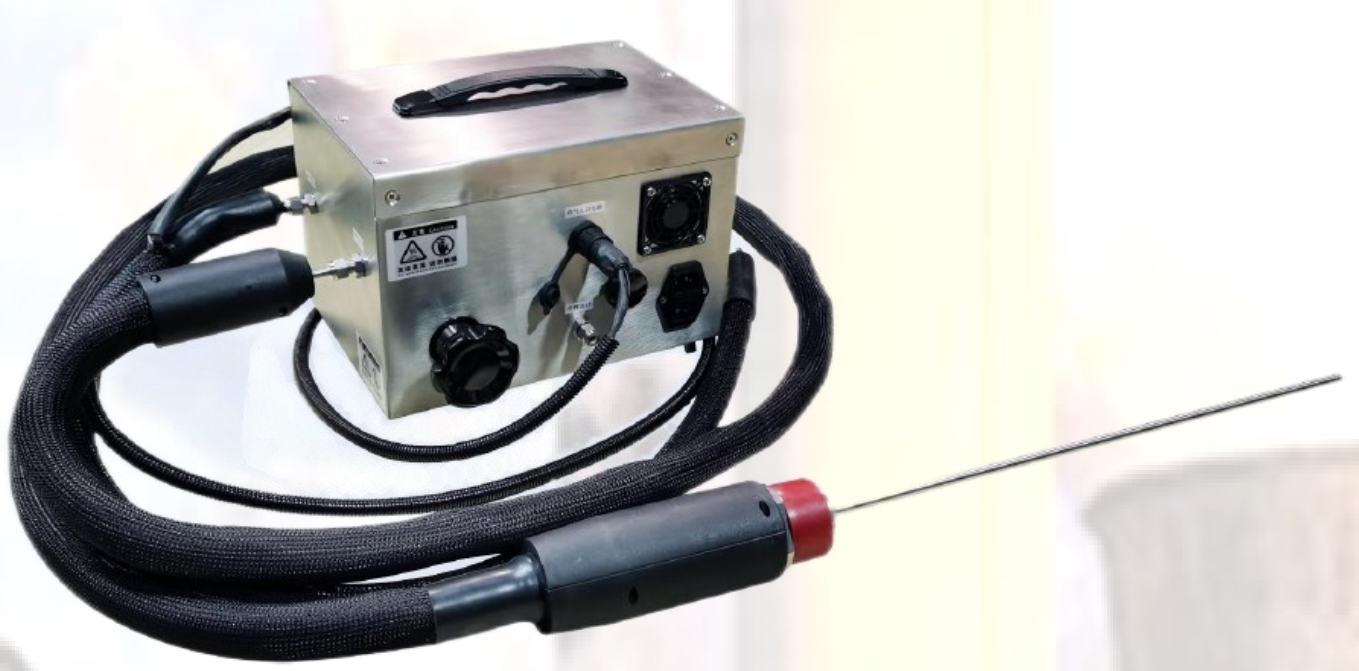

高溫采樣器主機、加熱采樣頭及加熱管線
便攜式傅里葉變換紅外分析儀技術參數
波長范圍 500 cm- 1~5000cm- 1
示值誤差 ≤±5%
光譜分辨率 8cm-1
零點漂移 ≤±3%FS
檢測器類型 TE–cooled MCT
量程漂移 ≤±3%FS
激光器 穩定固態激光器
系統誤差 ≤±5%
分析氣室 0.5升,多層防腐涂層和高硬度鍍金,溫 度180℃
重復性 ≤±3.0%
光程長度 4.8米
響應時間 ≤90秒
工作溫度 -5℃~40℃
工作濕度 0~85%RH
采樣流量 (3±0.5)L/min
主機重量 15Kg
注:光學部件的光源信號、干涉光信號、檢測器信號可通過分析軟件顯示。

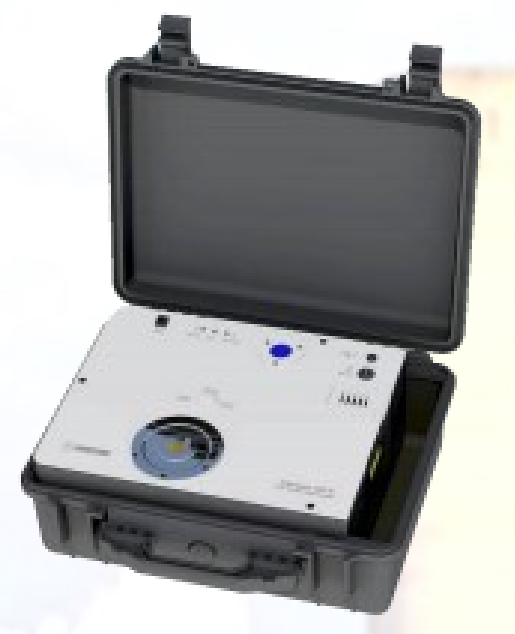

傅里葉紅外分析儀主機
軟件
操作軟件:Win10操作系統下的全中文版處理軟件,中文數據處理、中文操作。功能包括:紅外光譜測量軟件、光譜數據預處理、譜圖快速比較、標準譜庫檢索、自動保存測量光譜、數據可用Excel打開并進行編輯;氣體濃度單位mg/m3、ppm、%可選擇,干、濕、參比氧氣體濃度的測量及轉換。最快分析時間可選擇秒級,每分鐘保存一組數據,并可計算任意時間段的均值;顯示濃度隨時間變換的趨勢線;同步測量煙氣中的濕度,軟件可自動扣除氣態水的濃度,顯示干煙氣的濃度,也可顯示濕煙氣的濃度。軟件具有求助功能。軟件配置超過300張氣體的紅外參考譜庫進行定性分析以及多個常用氣體的定量模型。全中文版氣體分析處理軟件,顯示氣體中文名稱、化學分子式、濃度數值及單位,可以同時測量并顯示超過幾十種組分的濃度值。同時,該軟件還可以對數據進行再處理,功能包括:譜圖快速比較、標準譜庫檢索、定量分析等。
