AWR808 智能化溫室氣體通量在線監測系統

一、用途：在野外苛刻的環境中能夠確定森林、湖泊、農田、城市、草原、濕地、苔原、海洋等生態系統中CO₂通量、H₂O通量（E）、潛熱通量（LE）、顯熱通量（H）及土壤呼吸、土壤水分、土壤溫度等數據。主要用于邊界層氣象研究、碳水循環研究、遙感數據驗證、生態系統碳水收支研究等。

二、配置要求：開路式CO2/H2O分析儀：1個，三維超聲風速儀：1個，實時在線通量計算模塊：1個，防水機箱：1個，通量數據分析處理軟件：1個，便攜式CO₂/H₂O分析儀：1個，智能測量室1個，充電鋰電池2個，土壤水分溫度傳感器1個，物聯采集終端：1個，太陽能板及供電系統：1套。

三、技術參數：

1.系統要求：

1.1 操作環境：-25～50℃；

1.2 電源：10.5～30 VDC；

1.3 數據存儲：工業級16G USB 存儲設備；

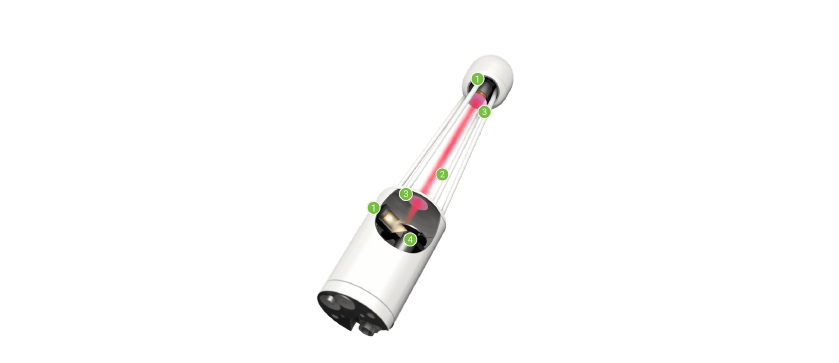

2.高頻CO₂ /H₂O分析儀

2.1數據通信：以太網

2.2功耗：典型4w@25℃

2.3檢測器：熱電堆冷卻硒化鉛檢測器

2.4 基礎采樣頻率：100Hz

2.5帶寬：可選5、10或20 Hz

2.6 CO₂分析器

2.6.1測量范圍：0～3000μmol mol^-1

2.6.2準確度<1%

2.6.3 RMS噪聲(典型@370μmol•mol^-1 CO₂)：10Hz：≤0.11μmol mol^-1

2.6.4零點漂移(℃^-1)：≤±0.1μmol mol^-1

2.7 H₂O分析器

2.7.1校準范圍 ：0～60mmol mol^-1

2.7.2準確度<1%

2.7.3 RMS噪聲(典型@ 10mmol/molH₂O )：10Hz：≤0.0047mmol mol^-1

2.7.4零點漂移 (℃^-1)：≤±0.03 mmol/mol

3. 實時在線通量計算模塊

3.1實時在線實現通量數據全處理；

3.2精確的GPS/PTP時鐘同步，確保三維超聲風速儀和氣體分析儀數據同步；

3.3可直接給三維超聲風速儀供電，支持三維超聲風速儀數字信號采集；

4渦度相關數據處理軟件

4.1可實現實地的頻譜修正、平面擬合等總計58種高級功能；

4.2數據全圖中可快速查看所有數據。也可查看數據統計結果，還可快速辨識時間序列上可能需要插補的區域；

4.3允許查看監測點地圖，并可在足跡計算功能中，對觀測塔附近想要包含的區域進行作圖。

4.4可輸出多種數據格式，包括Excel、.CSV、JSON、MATLAB、NETCDF及和馬普所在線插補工具兼容的數據格式；

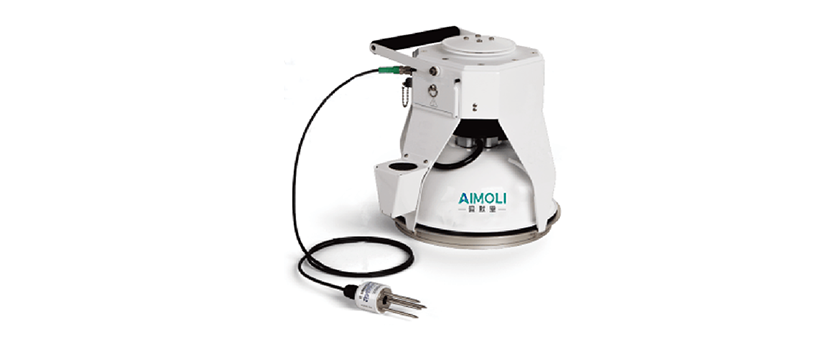

5智能測量室

5.1測量室直徑：≥20cm；

5.2測量土壤面積：≥300cm²；

5.3空氣溫濕度傳感器測量范圍：-20~70℃；

5.4空氣溫濕度傳感器準確度：±0.5℃@0~70℃；

5.5壓力傳感器測量范圍：50~110kPa；

5.6壓力傳感器準確度：±0.4kPa；

5.7壓力傳感器分辨率：1.5Pa；

5.8內存：≥8GB；

5.9 GPS準確度：≥2.5mCEP；

6三維超聲風速儀

6.1工作原理：是利用超聲波時差法來實現風速的測量。時差法是利用超聲波在順風和逆風路徑上傳播的速度差來確定風速，它可以完全消除由于安裝高度、溫度、濕度和壓差等對測量帶來的影響。

6.2特點：三維超聲風速儀強健、穩固，幾乎無需日常維護，適用于各種環境下的通量研究。

6.3風速：范圍0~65m/s；準確度：＜1.5%RMS@12m/s；分辨率：≤0.01m/s

6.4風向：范圍≤0~359°；準確度：2°@12m/s；分辨率：≤0.1°

6.5超聲溫度：范圍-40℃~﹢70℃；分辨率0.01℃

6.6測量：內部采樣頻率32Hz；輸出頻率1, 2, 4, 8, 10, 16, 20, 32Hz

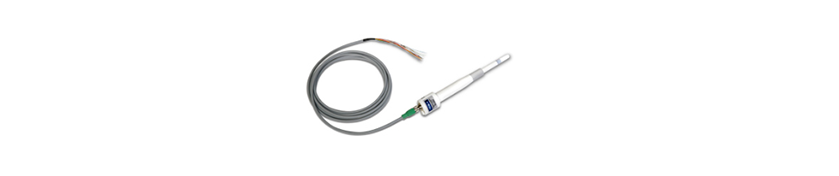

 7土壤水分溫度傳感器

7.1測量參數：土壤水分含量和土壤溫度

7.2量程和精度：0-70%，±3%；-40-60℃，±0.5℃

7.3結構：不銹鋼探針

7.4探針長度：5cm

8便攜式CO2/H2O分析儀（參考LI-870 分析儀）

8.1CO2 測量：范圍：0-20000 ppm；準確度：讀數的1.5%

8.2H2O 測量：范圍：0~60 mmol/mol；準確度：讀數的1.5%

8.3測量頻率：1 Hz

8.4工作環境：-20 ~ 45 ℃，0~95% RH 非冷凝

8.5工作壓力：50~110 kPa

8.6測量原理：NDIR，非色散紅外氣體分析儀

9可充電鋰電池

9.1鋰電池充電方式，支持市電、太陽能、風能、車載等多種充電方式及接口；

9.2鋰電池容量，在沒有風光支持的情況下，可支持系統連續工作不低于48小時；

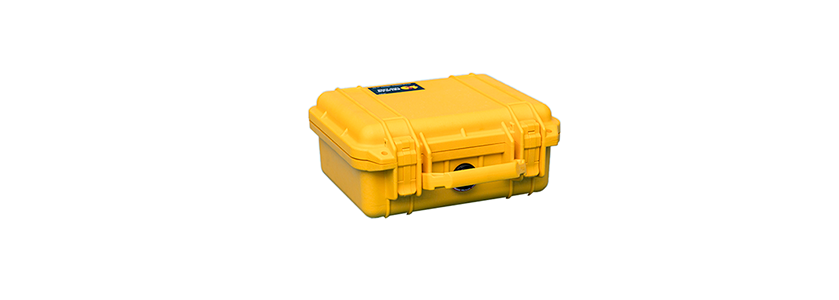

10防水機箱

10.1帶有可固定底座防水機柜，底座高度不低于25cm;

10.2防水機箱防護等級不低于IPX-4，具有全方位和角度的潑濺防水保護功能。

10.3防水機箱帶有開關門記錄、觀測人員記錄功能，

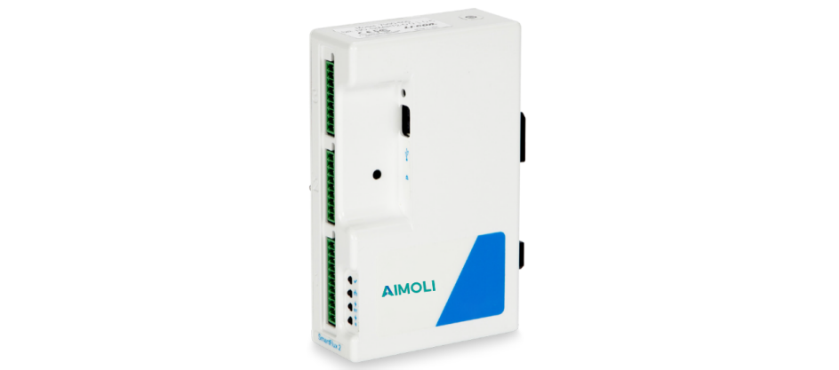

11物聯采集終端

11.1支持無線數據傳輸，通過4G/5G網絡可連接云服務平臺；

12太陽能板及供電系統
12.1系統采用風光互補發電方式供電
